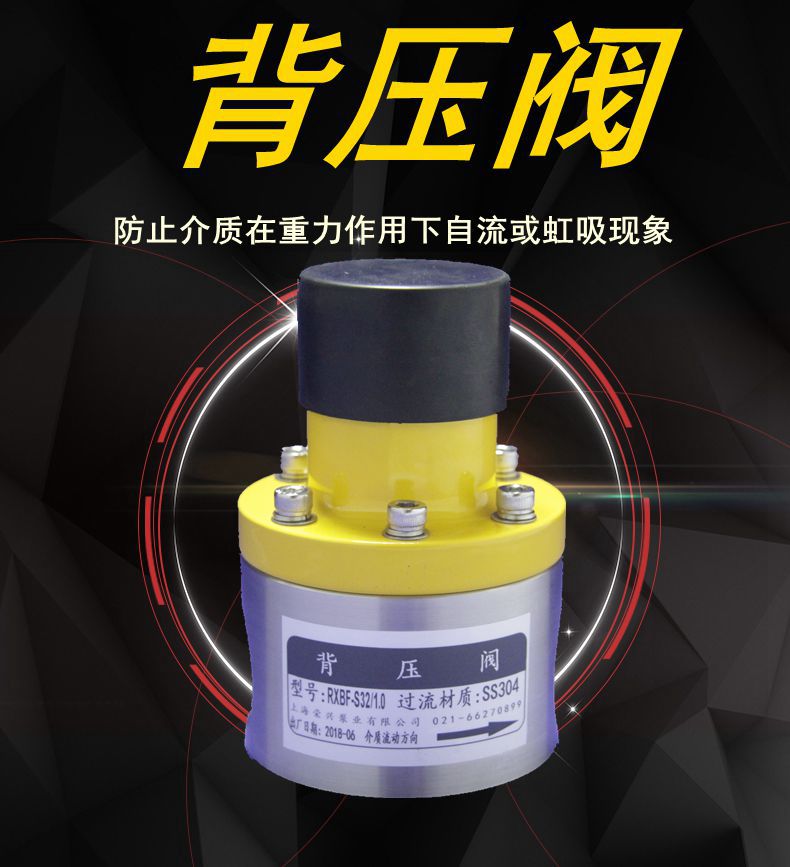

：用于防止液體在重力作用下自流或虹吸現象，此時背壓閥能消減由于虹吸產生的流量及壓力的波動。
設計特點 DESIGN FEATURES
•彈簧膜片式結構，壓力可調（調壓范圍見參數表）
•接觸介質部分只有下閥體和膜片，下閥體和膜片密封處加工有密封筋，密封效果好，靈敏度高
•常規膜片采用EPDM襯四氟形式，做夾布加工，密封效果好，使用壽命高；純四氟膜片耐溫高、耐腐蝕性強
適用范圍 TYPICAL APPLICATIONS
•化工、水處理、實驗室
•腐蝕性液體、普通氣體
特性參數:
•可調節壓力0-0.3MPa，0-1.0MPa（詳見參數表）
•安全測試壓力： 1.5 倍的最大輸入壓力
•適用溫度:普通膜片-5℃至+80℃；四氟膜片：-5℃至+120℃
材質:
•下閥體材質：PVC、SS304、SS316L、PTFE、PVDF、PP、碳鋼等（可按要求定做）
•膜片材質：EPDM襯四氟（復合膜片）、PTFE（聚四氟乙烯）
•上閥體材質：PVC、碳鋼（鍍鎳處理、發黑處理）、304不銹鋼、316L不銹鋼
購買背壓閥時，請?zhí)峁┮韵聰?shù)據：
1、 背壓閥的口徑
2、 壓力調節范圍
3、 需要什么材質的（我公司生產的常規材質有：PVC，304不銹鋼，316L不銹鋼，如需要其他材質的請?zhí)厥庹f明） 。最好能同時告知輸送的介質、溫度和流量
|

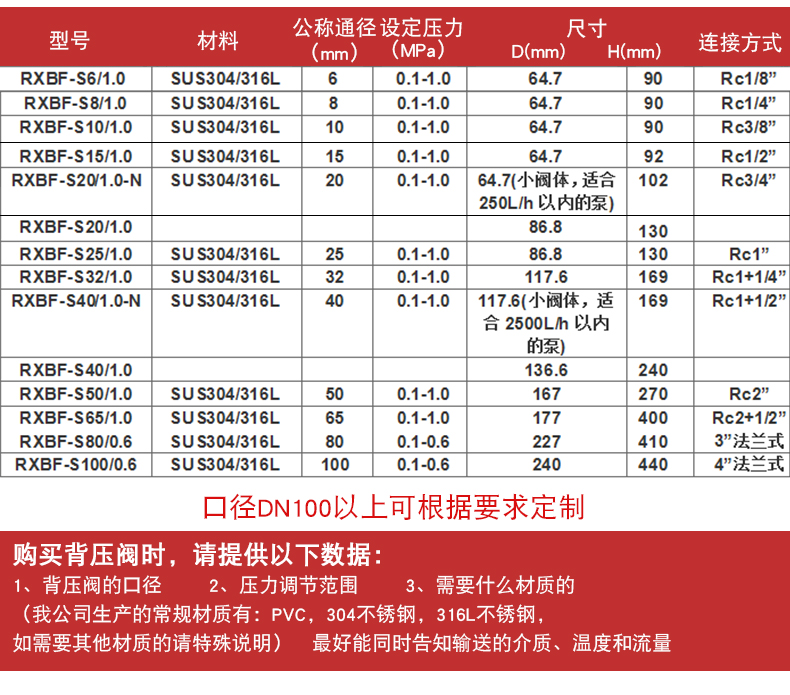

規格型號 |
材質 |
公稱通徑 |
設定壓力（MPa） |
尺寸 |
連接方式 |

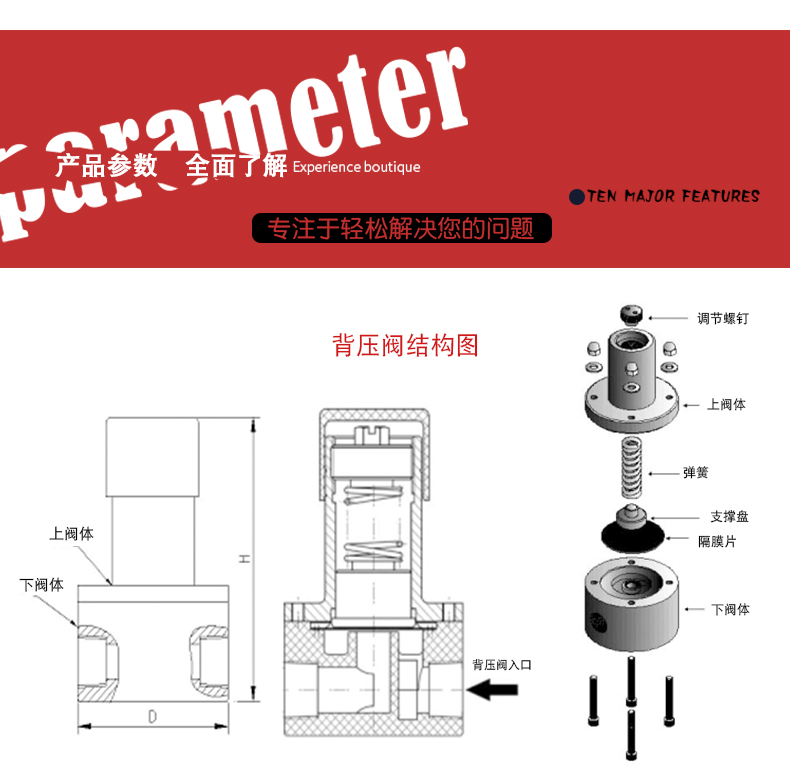

背壓閥結構圖 | ||
|
下閥體直徑 |
總高 |
|||||||
|
RXBF-P6/1.0 |
PVC |
6 |
0.1-1.0 |
64.7 |
82 |
Rc1/8” |
 |
|
|
RXBF-P8/1.0 |
PVC |
8 |
0.1-1.0 |
64.7 |
87 |
Rc1/4” |
||
|
RXBF-P10/1.0 |
PVC |
10 |
0.1-1.0 |
64.7 |
89 |
Rc3/8” |
||
|
RXBF-P15/1.0 |
PVC |
15 |
0.1-1.0 |
64.7 |
94 |
Rc1/2” |
||
|
RXBF-P20/1.0-65 |
PVC |
20 |
0.1-1.0 |
64.7(小閥體，適合250L/h以內的泵) |
104 |
Rc3/4” |
||
| RXBF-P20/1.0 |
87 |
123 |
||||||
|
RXBF-P25/1.0 |
PVC |
25 |
0.1-1.0 |
87 |
128 |
Rc1” |
||
|
RXBF-P32/1.0 |
PVC |
32 |
0.1-1.0 |
117 |
175 |
Rc1+1/4” |
||
|
RXBF-P40/1.0-N |
PVC |
40 |
0.1-1.0 |
117(小閥體，適合2500L/h以內的泵) |
185 |
Rc1+1/2” |
||
| RXBF-P40/1.0 | 137 | 240 | ||||||
|
RXBF-P50/1.0 |
PVC |
50 |
0.1-1.0 |
167 |
260 |
Rc2” |
||
|
RXBF-P65/1.0 |
PVC |
65 |
0.1-1.0 |
177 |
325 |
Rc2+1/2” |
||
|
RXBF-P80/0.6 |
PVC |
80 |
0.1-0.6 |
230 |
420 |
Rc3” |
||
|
RXBF-P100/0.6 |
PVC |
100 |
0.1-0.6 |
250 |
430 |
Rc4” |
||
|
RXBF-S6/1.0 |
SUS304/316 |
6 |
0.1-1.0 |
64.7 |
82 |
Rc1/8” |
||
|
RXBF-S8/1.0 |
SUS304/316 |
8 |
0.1-1.0 |
64.7 |
87 |
Rc1/4” |
||
|
RXBF-S10/1.0 |
SUS304/316 |
10 |
0.1-1.0 |
64.7 |
89 |
Rc3/8” |
||
|
RXBF-S15/1.0 |
SUS304/316 |
15 |
0.1-1.0 |
64.7 |
94 |
Rc1/2” |
||
|
RXBF-S20/1.0-65 |
SUS304/316 |
20 |
0.1-1.0 |
64.7(小閥體，適合250L/h以內的泵) |
104 |
Rc3/4” |
||
| RXBF-S20/1.0 | 87 |
123 |
||||||
|
RXBF-S25/1.0 |
SUS304/316 |
25 |
0.1-1.0 |
87 |
128 |
Rc1” |
||
|
RXBF-S32/1.0 |
SUS304/316 |
32 |
0.1-1.0 |
117 |
175 |
Rc1+1/4” |
||
|
RXBF-S40/1.0-N |
SUS304/316 |
40 |
0.1-1.0 |
117 |
185 |
Rc1+1/2” |
||
| RXBF-S40/1.0 | 137 | 240 | ||||||
|
RXBF-S50/1.0 |
SUS304/316 |
50 |
0.1-1.0 |
167 |
260 |
Rc2” |
||
|
RXBF-S65/1.0 |
SUS304/316 |
65 |
0.1-1.0 |
177 |
325 |
Rc2+1/2” |
||
|
RXBF-S80/0.6 |
SUS304/316 |
80 |
0.1-0.6 |
225 |
420 |
Rc3”法蘭式 |
||
|
RXBF-S100/0.6 |
SUS304/316 |
100 |
0.1-0.6 |
240 |
430 |
4”法蘭式 |
||
|
口徑DN100以上可根據要求定做 |
||||||||
